نحوه نصب پرده برقی

برقی کردن پرده ها و استفاده از پرده های برقی یکی از مباحث جذاب در ساختمان های امروزی است به طوری که از یک امکان مجلل تبدیل به یک نیاز شده است و برای عموم ساختمان ها استفاده می شود.این پرده های برقی به دلیل مزایایی که دارند بسیار مورد استقبال قرار گرفته اند و جالب است که دارای طول عمر بیشتری حتی نسبت به پرده های دستی هستند.این پرده ها دارای ریل های مخصوص و موتور پر قدرت و هوشمند هستند.در مقاله ی  قبل در مورد نکات قبل از نصب پرده برقی به صورت مفصل صحبت کردیم (که پیشنهاد میکنم قبل از نصب حتما اونو بخونید ) توی این مقاله گام به گام نصب پرده برقی را اموزش میدیم وهمچنین  اجزای پرده برقی را به طور کامل شرح میدهیم. پس با ما همراه باشید.



اجزاء پرده برقی:

– ریل پرده برقی :

ریل های پرده برقی انواع مختلفی دارند که دارای تجهیزات مختلف و کیفیت های گوناگون هستند.
ریل های پرده برقی هایکا در واقع مانند یک نوار نقاله عمل می کنند. یعنی دو طرف ریل دو بلبرینگ قرار دارد و یک تسمه رفت و برگشتی بر روی این قرقره ها به راحتی حرکت می کند.بر روی قسمتی از تسمه گیره هم اورد پرده قرار دارد که پرده به ان متصل می شود و با حرکت تسمه پرده باز و بسته می شود.
در حالتی که پرده از وسط بازشو است دو هم اورد وجود دارد که یکی روی یک طرفه تسمه و دیگری بر روی قسمت دیگر تسمه قرار دارد با حرکت تسمه به یک سمت این دو هم اورد از هم جدا شده و با حرکت به سمت دیگر دو هم اورد به هم نزدیک می شوند.

قرقره های دو طرف تسمه حالت چرخ دنده دارند و داخل تسمه نیز به طوری است که با حرکت قرقره تسمه حرکت خواهد کرد.همچنین این قرقره به یک گیربکس متصل است تا با حرکت موتور قدرت ان افزوده شود و پرده سنگین به راحتی باز و بسته شود.



در کلیپ زیر انباکس پرده برقی را میبینید، تا در هنگام خرید موتور پرده برقی  ببینید چه تجهیزاتی برای شما فرستاده میشود و همچنین همانطور که میبینید دو  ریموت کنترل وجود داره که بسته به نیازتون میتونید انتخاب کنید.



– موتور پرده برقی :

موتور پرده برقی

موتورهای پرده برقی هایکا یکی از خاص ترین موتورهای موجود در بازار ایران است چرا که علاوه بر قدرت بالا و کیفیت این موتور به صورت هم زمان دارای دوحالت کنترل توسط ریموت و کنترل توسط خانه هوشمند را دارمیباشد در واقع دارای پنج سیم است.
همچنین این موتور دارای سنسور های دقیق دور شمار می باشد. (انکودر) که می تواند ابتدا و انتهای ریل را تشخیص دهد و حرکت هوشمندانه ای در طول مسیر پرده داشته باشد.

برای اطلاعات بیشتر در مورد عملکرد و مکانیزیم موتور پرده برقی این مقاله را از دست ندهید.



– ریموت کنترل :

همان طور که قبلا هم گفته شد پرده های برقی هایکا قابلیت کنترل توسط ریموت را دارند. این ریموت ها با فرکانس رادیویی 868 مگا هرتز عمل می کنند و در انواع 2 کاناله، 5 کاناله، و حتی 9 کاناله موجود می باشند. در واقع منظور از مدل 2 کاناله ریموتی است که 2 موتور مجزا را می تواند باز و بسته و یا متوقف کند.

نحوه نصب پرده های برقی :

گیره های برقی

گیره های برقی

نصب پرده برقی در واقع کار پیچیده و سختی نیست و اگر فردی فنی به قول معروف دست به اچار باشید کار ساده ای است. (البته در طول های کمتر از 5 متر چرا که در طول های بیشتر کمی کار دشوار می شود)

برای نصب پرده ابتدا با یه محل قرارگیری و فاصله بین ریل ها را مشخص نمود.عموما در پرده ها 2 لایه پرده متحرک و یک لایه پرده ثابت به عنوان دکور کار اجرا می شود که پیشنهاد می شود سعی کنید فاصله بین پرده ها را حداقل 6 تا 10 سانتی متر و فاصله تا دیوار و پنجره را 5 سانتی متر در نظر بگیرید.

گیره و ریل پرده برقی

ریل پرده برقی

وقتی محل قرارگیری پرده ها را مشخص نمودید اکنون باید گیره های نگهدارنده ی ریل پرده را بر روی سقف نصب کنید. برای نصب این گیره ها از پیچ و رول پلاک استفاده کنید.فاصله گیره های ریل پرده در طول پرده تقریبا هر 1/5 متر یک گیره است.بعد از نصب گیره های ریل اکنون می توانید ریل را به این گیره ها متصل کنید.این گیرها دارای یک خار مخصوص می باشند که وقتی ریل را در یک طرف خار قرار می دهید طرف دیگر یک خار متحرک دارد که با یک پیچ گوشتی دوسو بر روی ریل محکم می شود و ریل درگیره محکم می شود به همین ترتیب تمام گیره ها را به ریل متصل می کنیم.

– نصب موتور پرده برقی:









اکنون نوبت به نصب موتور بر روی ریل می باشد برای این کار دو طرف ریل پرده محل قرارگیری موتور وجود دارد برای نصب موتور در این محل ها کافیست محور موتور را در قسمت های مخصوص قراردهید و خار نگهدارنده موتور را بازمیکنیم،موتور و در محل خود قرارداده و خار نگهدارنده را به حالت اویله باز میگردانیم تا موتور محکم شده و دیگر جدا نشود اکنون دیگر نوبت به اتصالات الکتریکی رسیده است موتورهای پرده برقی ما از نوع ۵ سیم بوده و قابلیت این را دارد که هم به سیستم خانه هوشمند متصل شوند و هم توسط ریموت کنترل باز و بسته شوند.

سیم بندی موتورها به صورت زیر می باشد:

سیم زردوسبز— ارت
سیم آبی — سیم نول
سیم قهوه ای—- سیم فاز
سیم مشکی —- سیم باز شدن پرده ( این سیستم نیز باید فاز باشد و تا زمانی که متصل باشد پرده باز می شود)
سیم سفید —- سیم بسته شدن پرده





توجه مهم در هنگام اتصال سیم های پرده نکات مهم زیر را مد نظر داشته باشید

– ولتاژ کاری پرده ۲۲۰ ولت می باشد
– هرگز به صورت همزمان سیم مشکی و سیم سفید را به فاز متصل نکنید
– ترتیب اتصالات سیم های فاز و نول مهم می باشد.
تنظیمات اضافی برای عملکرد پرده برقی
در ۹۰ درصد مواقع موتور برای به درستی عمل می کنند اما یکسری تنظیمات تکمیلی وجود دارد که در ادامه شرح می دهیم.

1 – تنظیم ابتدا و انتهای ریل:

موتورهای پرده برقی های که دارای انکودرهای هوشمند هستند می‌توانند ابتدا و انتهای ریل را تشخیص دهند برای این کار موتور کافیست یکبار طول کامل پرده را طی کند تا ابتدا و انتها را تشخیص دهد اما اگر موتور قبل از رسیدن به انتهای ریل متوقف شود آن نقطه را انتهای ریل تشخیص میدهد برای رفع این مشکل باید موتور را به ابتدای ریل ببرید و دکمه ریست زیر موتور را چند ثانیه نگه دارید تا موتور ریست شود سپس موتور را به حرکت در می آورید تا به انتهای ریل برود و طول درست را تشخیص دهد.

تنظیم ریموت کنترل:

برای تنظیم ریموت کنترل بر روی موتور پرده باید مراحل زیر را انجام دهید.
الف – ابتدا کانال مورد نظر ریموت را انتخاب می کنیم ریموتهای دو کاناله جهت بالای کانال سمت چپ یا سمت راست را میزنیم تا آن کانال انتخاب شود و در ریموت های ۵ و ۹ کاناله توسط دکمه انتخاب کانال مورد نظر را انتخاب می کنیم و دکمه ریست پرده را ۲ ثانیه نگه میداریم تا موتور یک لحظه حرکت کند دکمه بالایی پشت ریموت را یک بار میزنیم تا موتور مجدداً یک لحظه حرکت کند به همین راحتی کانال مورد نظر بر روی موتور ست شد.

: نکته ۱ می توانید چند موتور را بر روی یک کانال ست کنید در این حالت موتور ها با هم باز و بسته می شوند.
نکته ۲ با همین روش می توانید کانال های دیگر را بر روی موتور های دیگر ست کنید.
نکته ۳ اگربا کانال ست شده بر روی یک موتور این عملیات را تکرار کنید ریموت از روی موتور ریست میشود.

نصب پرده:

بعد از نصب ریل، موتور و تنظیمات آن اکنون می توانید پرده را به ریل متصل کنید این کار نیز بسیار ساده است و کافیست گیره های پرده را داخل قلابهای ریل بیندازید فقط باید دقت کنید اولین گیره پرده را به قلاب پلاستیکی پشت موتور متصل کنید این قلاب در بسته بندی وجود دارد و باید به انتهای موتور متصل کنید همچنین آخرین گیره را نیز باید به قلاب هم آورد متصل کنید تا پرده به راحتی باز و بسته شوند البته در صورتی که پرده از نوع وسط باز شو باشد دارای دو گیره انتهایی در پشت موتور و دیگری انتهای گیربکس طرف دیگر ریل می باشد و همچنین دارای دو هماورد می باشد یکی یکی از هماورد ها دارای گیره فلزی ۴۵ درجه و دیگری از نوع پلاستیکی است.

نکته مهم قدرت موتور باید متناسب با وزن و طول پرده باشد تا بتواند به راحتی آن را باز و بسته کند.

در صورت هر گونه سوال و یا مشاوره رایگان می‌توانید با مشاوران گروه مهندسی هایکا تماس حاصل کنید تا بهترین مشاوره به شما داده شود.

اکسس کنترل چیست ؟



دستگاههای Access Control یا همان دستگاه کنترل تردد که مشخص میکند چه کسی اجازه ورود دارد.
اینکار باعث بالا بردن میزان امنیت و سطح اطمینان درمحل های مختلف مانند : منازل، شرکت ها، ادارات، دانشگاه ها و… می شود. اکسس کنترل ها، میتوانند به درب بازکن های اتوماتیک دستور بدهند که در صورت شناسایی ، افراد اجازه ورود را خواهند داشت.

اکسس کنترل قابلیت اتصال به درب باز کن های معمولی، لاکپشتی(کله گاوی)و مقابل برقی را دارد.این دستگاه اجازه ورود و خروج را به افرادی میدهد که یا اثر انگشت آنها بروی دستگاه ست شده باشد یا رمز صحیح را وارد کنند و یا تگ و یا کارت تعریف شده را بروی دستگاه بگیرند.این دستگاه میتواند 9999 کاربر را ذخیر کند که هر کدام میتواند رمز ،کارت، تگ و یا اثر انگشت باشد.



اجزای تشکیل دهنده دستگاه:

۱) صفحه کلید
۲) سنسور اثر انگشت
۳)کارت خوان(RFID)
۴) کارت(تگ)

نحوه ی نصب اکسس کنترل اثر انگشتی:

نحوه ی نصب اکسس کنترل اثر انگشتی



ابتدا درب پشت دستگاه را باز کرده و دو عدد فیش را به برد الکترونیکی وصل می کنیم.برای تغذیه دستگاه به یک منبع ۱۲ ولت،۲تا۳ امپری، جریان مستقیم(DC) نیاز داریم.

اکسس کنترل اثر انگشتی

فیش کوچک تر دستگاه دارای دو سیم است ، سیم سیاه به سر منفی (-) و سیم قرمز به سر (+) منبع تغذیه متصل می شود.
برای اتصال مقابل برقی(قفل برقی)، درب باز کن معمولی و یا لاکپشتی(کله گاوی)، ابتدا یک سیم مستقیم به بوبین درب بازکن از پلاریته منفی(-) منبع متصل کرده سپس سر دیگر بوبین به سیم نارنجی رنگ و سیم ابی را به سر (+) منبع متصل میکنیم .

سربندی بیزر (زنگ):

اکسس کنترل هوشمند

اکسس کنترل هوشمند

ابتدا یک سیم مستقیم از نول به بیزر وصل شده و سر دیگر بیزر به سیم خاکستری رنگ دستگاه Access Control متصل میشود.
سپس سیم فاز به سیم قهوه ای رنگ متصل میشود .
نکته: جای سیم قهوه ای و خاکستری را میتوان عوض کرد .

یکی از ویژگی های این دستگاه این است که حتی اگر منبع dcدستگاه قطع شود و برق دوسر مدار بیزر باشد با فشردن شستی زنگ بیزر به صدا در می اید.

اضافه کردن مدیر:

1) در صورتی که برای اولین بار وارد تنظیمات می شوید,ابتدا باید کد دستوری [*123456]را فشار وارد کنید تا دستگاه بوق زده و چراغ ابی روشن شود.
2) سپس کد [*1] را وارد کنید تا چراغ دستگاه بنفش شود.
3) در این مرحله دو مرتبه انگشت را بر روی سنسور اثر انگشت قرار می دهیم تا اثر انگشت توسط دستگاه شناسایی و ثبت شود و برای شناسایی تگ (کارت) ،آن را یک بار برای دستگاه تعریف میکنیم به این صورت که تگ (کارت) را بر روی قسمت کارت خوان دستگاه قرار می دهیم
4) در صورت ثبت موقف هر یک از موارد بالا بوق ممتد شنیده شده و چراغ ابی روشن وخاموش میشود.
5) با دو بار فشار دادن کلید# از منو خارج شوید .
نکنه:بعد از تایید مدیر دیگر کد [*123456] معتبر نمیباشد.
برای اضافه کردن مدیر جدید بعد از رفتن به منوی تنظیمات با استفاده از اثر انگشت و یا تگ مدیر مراحل 2تا 5 بالا را انجام میدهیم.
شما میتوانید تا 5 مدیر را ثبت کنید.

تعریف و ثبت کاربر در اکسس کنترل اثر انگشتی:

به دو روش امکان پذیر است .
روش اول (بدونه کد کاربری):
در این روش می توان اثر انگشت و تگ را ثبت کرد (رمز عبور را نمی شود به این روش اضافه کرد)
1) بعد از ورود به تنظیمات مدیریت با استفاده از تگ یا اثر انگشت هر یک از مدیران
2) اثر انگشت رادوبار و کارت (تگ) را یک بار به دستگاه معرفی کنید
3) سپس با دوبار فشردن # از تنظیمات خارج شوید
حال اگر تگ یا اثر انگشت را به دستگاه وارد کنیم مشاهده میشود که درب باز کن عمل کرده و درب باز میشود.
نکته:تگ یا اثر انگشتی که به عنوان مدیر ثبت شده نمیتواند به عنوان کاربر نیز ثبت شود و همچنین درب را باز نمیکند پس برای باز کردن درب ابتدا یک تگ یا اثر انگشت دیگررا ثبت کنید .

روش دوم (با کد کاربری):

در این روش میتوان اثر انگشت ,تگ و رمز عبور را به عنوان کاربر تعریف کرد.
1) ابتدا به تنظیمات مدیریت وارد شده(چگونگی وارد شدن در سطر های بالا توضیح داده شده)
تا چراغ ابی شود.

2) کد کاربری بین 2تا 9999را وارد کرده و سپس # را بزنید مانند[9998#]
نکته:این بدین معنی است که شما میتوانید حدود ده هزار (9998) کاربر را ثبت کنید ترتیبی برای کد کاربری اثر انگشت, تگ یا رمز عبور وجود ندارد .
3) اثر انگشت را دوبار وتگ را یک باز و رمز عبور را وارد کرده (بعد از رمز عبور حتما # را بزنید تا ثبت شود اثر انگشت و تگ احتیاجی ندارد) تا بوق ممتد زده و چراغ ابی خاموش روشن شود.

باز کردن درب از طریق اکسس کنترل:

برای باز کردن درب به سه روش زیر عمل میکنیم.
1)باز کردن با استفاده از اثر انگشت:
انگشتی که در دستگاه ثبت شده را روی سنسور اثر انگشت قرار دهید در صورت قرار گرفتن صحیح انگشت بوغ ممتد زده شده و چراغ ابی میشود.
2) باز کردن با تگ:
تگ را در مقابل کارت خوان (RF ID) قرار داده درب باز شده بوق ممتد میزند و چراغ ابی میشود.
3) باز کردن با استفاده از رمز عبور:
رمز عبور را وارد کرده و # را فشار دهید .



حذف کاربر در اکسس کنترل اثر انگشتی ساینا:

به دو روش گروهی و تکی انجام میشود
خدف تکی:
1) ابتدا وارد تنظیمات مدیریت شده تا چراغ ابی شود.
2) [*2] را وارد کنید (چراغ قرمز میشود)
3) الف: برای کاربرانی که کد کاربری ندارند ,کارت یا اثر انگشت وارد شود
ب: برای کاربرانی که کد کاربری دارند کافیست کد کاربری را وارد کرده و# را فشار دهید
4) در صورت خذف موفق چراغ ابی شده و بوغ ممتد زده خواهد شد.



حذف گروهی:

1) وارد تنظیمات مدیریت شده تا چراغ ابی شود.
2) (2*) را وارد کنید (چراغ قرمز میشود)
3)کد(#0000) را وارد کنید .
3) در صورت خذف موفق چراغ ابی قرمز میشود.

ریست کردن:

ابتدا وارد تنظیمات مدیریت شده (91*) را وارد میکنیم تا دستگاه بوق ممتد بزند در این حالت دستگاه فقط با کد(123456*) وارد تنظیمات مدیریت میشود.
تنظیم زمان باز نگه داشتن قفل درب:
1) ابتدا وارد تنظیمات مدیریت شده .
2) (3*) را وارد کرده تا چراغ قرمز روشن شود.
3) زمان مد نظر را از0 تا 99 سپس # را دوبار فشار دهید در صورت انجام موفق, چراغ ابی چشمک زده و بوق ممتد میزند .

نصب موتور پرده برقی :

پرده های برقی یکی از جذابیت های خانه های هوشمند است و برای بسیاری از افراد پرده برقی یک تکنولوژی بسیار لوکس می باشد و احساس می کنند این تکنولوزی بسیار گران قیمت هست و یا نصب موتور پرده برقی بسیار سخت و پیچیده است .

در صورتیکه باید این مژده را به شما بدهم که اولا قیمت این موتور های پرده برقی نسبت به خود پارچه پرده ارزان تر هستند برای مثال یک دهنه 5 متری هزینه پارچه و دکور پرده حدود 10 میلیون تومان خواهد شد در صورتیکه ریل و موتور پرده برقی 5 متری حدود 5/2 میلیون تومان خواهد شد .
همچنین این را بدانید که نصب و راه اندازی پرده برقی تقریبا مشابه نصب پرده سنتی است و از نظر زمانی هم تقریبا همان زمان پرده معمولی را می برد .

در مقاله های قبلی در مورد عملکرد و مکانیزم پرده برقی توضیحات کاملی را دادیم در این مقاله در این مقاله نکات قبل از نصب پرده برقی که حتما باید به آن ها توجه کنید را میگوییم همچنین عملکرد انواع مدل های پرده برقی را میبینیم.

مکانیز عملکرد پرده برقی :



پرده برقی کناررو :

پرده برقی کنار رو

برای نصب پرده برقی باید ابتدا با مکانیزم پرده های سنتی آشنا بشید .اگر به نحوه عملکرد پرده کناررو و یا وسط جمع شو معمولی دقت کرده باشید این پرده ها شامل تعدادی قرقره است که می توانند آزادانه در طول ریل حرکت کنند و یک گیره در انتهای قرقره ها وجود دارد که این گیره توسط نخ پرده و قرقره می توانند حرکت کند .

حال پرده ها را به قرقره ها متصل می کنند و انتهای پرده را به گیره متحرک وصل می کنند . با حرکت گیره پرده باز شده و توسط خود پرده بقیه قرقره ها نیز به حرکت در می آیند پرده به صورت کامل باز می شود . حال اگر گیره را جمع کنیم باعث می شود گیره به قرقره ها برسد و آنها را نیز جمع کند و کل پرده جمع شود .

حال به سراغ عملکرد پرده برقی می رویم

عملکرد پرده برقی نیز دقیقا مشابه پرده معمولی است و قرقره های متحرک و گیره را در ریل داریم تنها تفاوت در نحوه حرکت گیره است که این گیره بجای نخ توسط تسمه و بلبرینگ حرکت می کند و موتور وظیفه حرکت گیره به عهده دارد و بقیه روند حرکت مشابه پرده معمولی است.

پس ملاحظه نمودید که ریل پرده برقی از نظر عملکرد و ظاهر بسیار مشابه پرده معمولی است . بنابراین نصب ریل پرده برقی نیز مشابه ریل پرده معمولی است یعنی مانند پرده معمولی توسط گیره های سقفی و یا دیواری نصب می شود و به همین راحتی فقط نکته مهم  در نصب پرده برقی تراز بودن ریل و عدم فشار بر روی ریل هنگام و یا بعد از نصب است.

حتی در برخی موارد نصب و استفاده از ریل پرده برقی ساده تر از ریل معمولی است چرا که مثلا قرقره های ریل های پرده برقی اکثرا قابلیت چرخش 60 درجه دارند که باعث می شود پرده بهتر به گیره های قرقره متصل و صاف تر آویزان بماند .

عملکرد موتور پرده برقی :

موتور پرده برقی به همراه ریموت

موتور پرده برقی به همراه ریموت

موتور پرده برقی یک موتور یونیور سال تک فاز چپ گرد ساده است که شافت اصلی آن به یک گیربکس متصل می شود تا هم سرعت حرکت پرده را کاهش و هم قدرت آنرا افزایش دهد . حال با چرخش موتور به سمت راست یا چپ پرده باز یا بسته می شود . همچنین این موتور ها دارای یک سنسور حساس هستند تا ابتدا و انتهای ریل را تشخیص دهد و در ابتدا دو انتهای ریل بصورت خودکار متوقف شوند .برای اطلاعات بیشتر در مورد موتور پرده برقی حتما  به این مقاله مراجعه کنید.

موتور پرده بالارو :



در مدل پرده بالارو عملکرد ساده تر است به این صورت که پارچه پرده ( زبرا ، شید ، متقال و ….. ) باشد به دور یک پروفیل گرد تابیده می شود و دو سر این پروفیل با بلبرینگ متصل می شود حال با چرخش این پروفیل پرده باز شده و چون پایین پرده یک میله سنگین متصل شده پرده به پایین می آید و با چرخش برعکس پروفیل پرده به دور پروفیل تابیده شده ذو به بالا می رود به همین سادگی .

حال در مدل های دستی پرده بالارو یک زنجیر به دور پروفیل تابیده شده و با کشیدن زنجیر به یک سمت پروفیل چرخیده و پرده باز یا بسته می شود .

اکنون در مدل پرده برقی بالارو این عملیات زنجیر و دست انسان را یک موتور کوچک انجام می دهد بدنه این موتور به دیوار محکم شده و شافت آن را داخل پروفیل می کنند و از داخل به پروفیل متصل می شود وبا چرخش موتور به چپ یا راست پروفیل نیز به چپ و راست می تابد و پرده بالا و پائین می رود . البته در این موتور گیربکس کاهش دور داخل موتور گنجانده شده است .

برق مورد نیاز پرده :

یکی از دغدغه های افراد برای نصب پرده برقی ،برق مورد نیاز پرده و نحوه نصب آن است . اما این نوید را به شما می دهم که این مورد هم بسیار ساده و قابل نصب توسط یک برقکار یا نصاب ساده است و در این جا این مورد را نیز به شما آموزش می دهیم . پس با ما همراه باشید .

برق پرده ها به دو نوع مختلف تقسیم می شوند :

1-پرده برقی و کنترل توسط ریموت

2-پرده برقی متصل به خانه هوشمند



در زیر یکی از پروژه های پرده برقی را میبینید.





1-حالت پرده برقی و ریموت کنترل :

در این حالت پرده برقی فقط نیاز به یک فاز و نول برای تغذیه دارد و فقط باید نول را به سیم نول و فاز را به سیم فاز (معمولا قهوه ای) متصل کنید و اگر ارت هم داشتید به سیم ( آبی ) ارت ( زرد و سبز ) متصل کنید .
همین کار تمام است اکنون پرده توسط ریموت باز و بسته می شود .





2-اتصال پرده برقی به خانه هوشمند

اتصال پرده برقی به خانه هوشمند

برای اتصال پرده برقی به خانه هوشمند باید حتما موتور پرده برقی شما قابلیت اتصال به خانه هوشمند را داشته باشد . در اکثر موتور های پرده برقی متصل به خانه هوشمند موتور نیاز به یک نول دائمی و دو سیم چپ گرد و ارت گرد 220 ولت دارد.

یعنی یک سیم را وقتی برقدار کنیم موتور به سمت چپ می چرخد و سیم دیگر به سمت راست می چرخد نوع برق در برخی موتور ها بصورت دائمی است. یعنی باید سیم فاز تا انتهای مسیر پرده متصل باشد و در برخی مدل ها بصورت لحظه ایی است، یعنی کافی است یک لحظه سیم چپ گرد یا راست گرد را برقدار کنیم و با قطع آن پرده به حرکت خود تا انتهای مسیر ادامه می دهد .

البته بهتر است در مدل های خانه هوشمند حتما هماهنگی میان شرکت پرده برقی و شرکت هوشمند سازی برقرار باشد تا این دو شرکت با هم هماهنگ باشند تا مشکلی پیش نیاید .

برای خرید موتور پرده برقی به محصولات سایت مراجعه کنید و برای دیدن قیمت آن در کشور های خارجی کافیست کلیک کنید.
در این مقاله سعی کردیم نکات نصب موتور پرده برقی در انواع مدل ها بگوییم برای نصب گام به گام پرده برقی لطفا کلیک کنید.

سیستم های صوتی بلوتوث دار این روزها طرفداران زیادی به خود پیدا کرده و به دلیل مزایای جذابی که این سیستم ها دارند باعث شده که مورد استقبال زیادی قرار گیرند.یکی از بهترین سیستم های صوتی بلوتوث دار بلندگوی بلوتوث دار سقفی تو کار می باشد.در ادامه نحوه ی نصب اسپیکر سقفی توکار بلوتوث دار را به صورت کامل توضیح میدیم .

این بلندگو تشکیل شده از یک امپلی فایر قدرت مند و ماژول بلوتوث که به یک بلندگوی سقفی متصل شده است.
این بلندگوی جذاب باعث شده که به راحتی بتوان آن را جایگزین سینمای خانگی کرد و از شر سیستم های دست و پاگیر سینما خانواده راحت شد.همچنین برای دیدن قابلیت امپلی فایر دیواری میتوانید به این مقاله مراجعه کنید.

اما سوالاتی که برای بسیاری از افراد پیش می اید این است که:

_عملکرد این بلندگو به چه صورت است؟

_ایا امکان افزایش تعداد بلندگو وجود دارد؟

_نحوه نصب اسپیکر سقفی به چه صورت است؟

_چگونه می توان صدای تلوزیون را بر روی بلندگو های سقفی پخش کرد؟

_ایا می توان صدای افراد را از این بلندگوها پخش نمود؟

ما در این مقاله قصد داریم به تک تک این سوالات پاسخ بدهیم.

1_عملکرد بلندگو های بلوتوث دار چگونه است؟

همان طور که قبلا گفته شد این بلندگو از یک ماژول امپلی فایر تشکیل شده که ورودی بلوتوث و در برخی مدل ها ورودی aux هم دارد و خروجی این امپلی فایر به بلندگو متصل شده است. با وصل برق به امپلی فایر بلوتوث آن روشن می شود و می توانید توسط تلفن همراه (یا هر وسیله پخش کننده دیگری که بلوتوث دارد) به آن متصل شده و موزیک مورد علاقه خود را پخش کنید. البته اکثر آمپلی فایر ها از اداپتور های برق استفاده می کنند چرا که با ولتاژ 12 یا 15 ولت dc کار می کنند.

همچنین در مدل هایی که ورودی aux دارند هم می توانید ایفون خود را توسط فیش aux به امپلی فایر متصل کنید و موزیک مورد علاقه خود را پخش کنید.فقط کافیست سیم aux را از محل نصب بلندگو در سقف تا محلی برای اتصال به گوشی بکشید.

در برخی مدل ها برای اتصال به بلندگو توسط بلوتوث نیاز به رمز عبور می باشد که این رمز پشت بلندگو نوشته شده است.

قدرت امپلی فایر و نوع خود بلندگو تنوع زیادی را برای این محصول ایجاد می کند ولی ایده ال ترین مدل های موجود می توان به چند مدل پر فروش زیر اشاره کرد :

5 اینچ 30 وات با امپلی فایر 60 وات
6 اینچ 40 وات با امپلی فایر 80 وات
5 اینچ 30 وات با امپلی فایر 120 وات
6 اینچ 40 وات با امپلی فایر 160 وات

البته مدل های دیگر با کاربری خاص نیز موجود می باشد که در مقاله ی انواع اسپیکر خانگی به صورت کامل توضیح دادیم همچنین برای اطلاع بیشتر و نحوه ی انتخاب بهترین مدل باند های خانگی ها می توانید با کارشناسان دفتر تماس حاصل فرمایید.

2_ایا امکان افزایش تعداد بلندگو وجود دارد؟

برای افزایش کیفیت و میزان صدای بلندگوها در فضاهای بزرگ نیازمند افزایش تعداد بلندگو هستیم.همچنین برای داشتن صدایی استریو باید حداقل از دو بلندگو استفاده کرد.برای همین منظور امپلی فایر هایی که در این سیستم ها استفاده شده اکثرا قابلیت اضافه کردن حداقل یک بلندگو کمکی را دارد.

برای مثال مدل 5 اینچ 30 وات با امپلی فایر 60 وات قابلیت افزودن یک بلندگو 30 وات کمکی را دارد یعنی می توان از یک جفت بلندگو بهره برد.

نحوه اتصال بلندگو کمکی به بلندگو مادر از طریق یک جفت سیم می باشد.(سیم 1 یا 5/1)

البته مدل های دیگری نیز موجود می باشد که تا 8 بلندگو را نیز به توان به امپلی فایر متصل نمود و در همین مدل نیز باید از بلندگو بلوتوث دار مادر به تک تک بلندگوها یک 2 رشته سیم کشیده شود.

نکته مهم اینجاست که بلندگوهای کمکی نیازی به بلوتوث ندارند و فقط 1 بلندگو ساده پخش کننده اند فقط بایستی از نوع پخش کننده موزیک باشند.

در اینستاگرام خانه هوشمند هایکا به صورت کامل در یک ویدئو نحوه ی اضافه کردن بلندگوی بلوتوث دار را به صورت عملی آموزش دادیم.



3_نحوه نصب اسپیکرسقفی تو کار به چه صورت است؟



نحوه ی نصب اسپیکر سقفی توکار دیواری

تجهیزات مورد نیاز برای نصب بلندگوی سقفی بلوتوث دار

برای نصب بلندگوی سقفی ابتدا باید محل نصب بلندگو را مشخص نمایید.ایده ال ترین حالت برای بلندگوها این است که به صورت زوج کار شوند.مثلا 2 عدد (در قطر سالن) یا در 4 گوشه سالن.
در کل سعی شود محل بلندگوها به گونه ای تعبیه شود که صدا در کل فضا به صورت یک نواخت پخش شود و فواصل بین آن ها نیز برابر باشد.

حال محل برش سوراخ بلندگو را در محل مورد نظر توسط شابلن موجود در جعبه بلندگو بر روی سقف یا کناف را علامت بزنید.

مراحل نصب بلندگوی سقفی بلوتوث دار

مرحله ی اول :ایجاد سوراخ توسط شابلون بلندگو سقفی

توسط یک تیغه اره، دریل، و یا اره عمود بر این سوراخ را به صورت کامل برش بزنید تا سوراخ قطر بلندگو کاملا از سقف جدا شود.

اکنون برق اداپتور بلندگو را متصل کنید. (این برق می تواند به صورت مستقیم و یا بعد از کلید باشد)
اگر مستقیم باشد نمی توانید بلندگو را خاموش کنید. پس بهتر است از یک کلید برای برق بلندگو کمک بگیرید تا در مواقع عدم نیاز آن را خاموش کنید.

شیوه ی نصب اسپیکر سقفی بلوتوث دار

مرحله ی دوم

سپس سوکت اداپتور را به امپلی فایر پشت بلندگو متصل نمایید و بلندگو را در محل خود قرار دهید.

حال توسط یک پیچ گوشی 4 پیچی که در 4 گوشه بلندگو تعبیه شده را سفت کنید. (این پیچ ها عموما زیر قاب رویی بلندگو هستند که باید آن را جدا کنید)

با سفت کردن این پیچ ها 4 عدد خار پشت بلندگو قرار دارند که در سقف محکم می شوند و باعث می شود بلندگو در محل خود به صورت ثابت و محکم قرار گیرد.

پس از سفت نمودن پیچ ها درب رویی بلندگو را بر روی ان قرار می دهیم.

توجه : در صورت وجود بلندگو کمکی باید سیم های ان بلندگو را به خروجی موجود بر روی امپلی فایر نصب کنید سپس بلندگو را جا بزنید.

نصب اسپیکر سقفی توکار بلوتوث دار

اسپیکر سقفی نصب شده

با وصل برق امپلی فایر روشن شده و می توانید توسط گوشی به ان متصل شوید.و به همین سادگی خودتون در منزل میتونید یک بلندگوی سقفی را نصب کنید.در زیر کلیپ آموزش نصب اسپیکر سقفی بلوتوث دار قرار گرفته شده.





View this post on Instagram



A post shared by خانه هوشمند پارمیس|parmis (@hyka.ir) on

4_چگونه می توان صدای تلویزیون را از بلندگوهای سقفی پخش نمود؟

یکی از قابلیت های مورد نیاز در سیستم های صوت امکان پخش صدای تلویزیون بر روی بلندگوهای سقفی است به گونه ای که هنگام مشاهده فیلم صدای فیلم از بلندگوهای سقفی پخش شود.برای این کار بایستی امپلی فایری که بر روی بلندگو بلوتوث دار نصب شده دارای ورودی aux باشد و از تلویزیون تا بلندگوی مادر (بلوتوث دار) 3 رشته سیم کشیده یا (کابل aux 3/5 میلی متری) که یک سر ان را به آمپلی فایر بلندگو و سر دیگر ان را به پشت تلویزیون متصل کنید. با این کار هنگام پخش فیلم از تلویزیون صدای فیلم از بلندگوهای سقفی پخش شده و جذابیت فیلم دو چندان خواهد شد.





5_ایا می توان صدای افراد را از بلندگوها پخش کرد؟

این قابلیت مانند استفاده از میکروفن می باشد.
مثلا شما می خواهید سخنرانی کنید یا مثلا مداحی کنید برای این کار توسط این سیستم نیازی به وجود میکروفن نیست بلکه کافیست با گوشی به بلندگوها متصل شوید و یک نرم افزار مخصوص را فعال کنید اکنون وقتی در گوشی خود حرف می زنید از بلندگوهای سقفی پخش می شود.
برای راهنمایی در خصوص بلندگوهای بلوتوثی سقفی می توانید با کارشناسان هایکا تماس حاصل فرمایید.



هرگونه سوال در مورد نصب اسپیکر سقفی توکار داشتید با کارشناسان هایکا تماس بگیرید.

سیستم هوشمند برق ساختمان چگونه است یا به عبارتی برق ساختمان هوشمند باید چگونه باشد ؟؟ در ادامه همه چیز را در مورد سیم کشی برق در خانه هوشمند توضیح میدهیم همچین انواع روش های سیم کشی در خانه هوشمند را توضیح میدیم .پس با خانه هوشمند هایکا همراه باشید.

هوشمند سازی یکی از مباحث جدید در روند ساخت پروژه هاست که ذهن سازندگان و مالکان ساختمان را درگیر خود کرده است حال سوال این است که کدام قسمت های ساختمان را می توان و یا باید هوشمند کرد.اصلی ترین قسمت ساختمان که بحث هوشمند سازی در آن اجرایی می شود برق ساختمان است .

برق هوشمند ساختمان چیست ؟

برق ساختمان متشکل از روشنایی هوشمند ، سرمایش گرمایش ، سیستم مولتی مدیا ، آیفون تصویری ، آسانسور و …. است پس برق هوشمند یعنی تک تک این سیستم ها را هوشمند نمود برای مثال روشنایی هوشمند ، سرمایش گرمایش هوشمند و …….

البته برخی موارد هستند که در سیستم برق سنتی برقی نیستند و مکانیکی هستند ولی در خانه های هوشمند می توان آنرا نیز برقی کرد مثلا پرده های برقی درحالت سنتی بصورت دستی استفاده می شوند و در خانه های هوشمند بصورت برقی و هوشمند اجرا می شوند .

حال برق هوشمند به این معنی است که سیستم هایی نظیر روشنایی ، سرمایش گرمایش ، پرده های برقی و …. را بصورتی اجرا نمود که علاوه بر کنترل توسط نرم افزار موبایل داخل یا خارج از منزل این امکان را فراهم کند که سیستم بصورت خودکار بتواند این سیستم ها را کنترل کند و شرایط ایده آل را اجرایی کند .

خانه ای را تصور کنید که روشنایی آن با توجه به تاریک و روشن شدن نور روز و یا عدم حضور افراد در منزل روشن و خاموش می شود مثلا وقتی وارد اتاق خود می شوید چراغ های مربوطه روشن و در صورت تمایل به مطالعه روشنایی افزایش می یابد و موقع تماشای فیلم به صورت خودکار روشنایی کاهش می یابد و همین روند برای سرمایش گرمایش و پرده های برقی و دیگر تجهیزات هوشمند نیز از همین قانون پیروی می کنند .

این خانه رویایی دیگر فقط در فیلم های هالیوودی نیست بلکه شاید چند خانه آن طرف تر از شما از این تکنولوژی استفاده می کند پس وقت آن رسیده که شما نیز از این قافله عقب نمانید و خانه خود را نیز هوشمند کنید .
حال سوال شما تبدیل به سوالات بیشتری میشد .

تفاوت سیم کشی خانه هوشمند با سیستم معمولی ؟

تفاوت قیمت سیم کشی سیم خانه هوشمند با سیم برق سنتی ؟یا به عبارت کلی تفاوت سیستم کشی سنتی و هوشمند چیست ؟؟

جواب این دو سوال منوط به این است که چه نوع سیستم خانه هوشمندی را انتخاب کنیم مثلا مدل بی سیم خانه هوشمند تقریبا مشابه سیستم برق سنتی اجرا می شود حتی در برخی موارد و مدل های خانه هوشمند سیم کشی حدود 15 تا 25% از حالت سنتی نیز کمتر خواهد شد .

در ضمن در برخی مدل های خانه هوشمند بی سیم می توانید خانه هوشمند را در یک سیستم برق سنتی اجرا شده جایگزین نمود مثلا خانه ای که دارای برق سنتی و کلیدهای مکانیکی معمولی است را با جایگزین کلیدهای لمسی به خانه هوشمند تبدیل کنیم .

اما برخی مدل های خانه هوشمند سیمی مانند سیم کشی KNX نیز قابل اجرا هستند که سیم کشی کاملا متفاوتی دارند و نیاز به کابل های مخصوص و حجم عظیمی از سیم کشی هستند که در برخی موارد ممکن است 3 برابر هزینه سیم کشی سنتی را به شما متحمل کند .

سوال دیگری که ذهن شما را درگیر کرده است .

هزینه اجرایی برق هوشمند در مقایسه با برق ساده است ؟

خب سوال رایج دیگه اینکه قیمت سیم کشی هوشمند ساختمان چقدره ؟؟؟ صد البته که برق هوشمند و تجهیزات خانه هوشمند تفاوت قیمتی زیادی با حالت سنتی دارند البته نه در حدی که نتوان سیستم را اجرایی نمود و جالب اینجاست که این هزینه در هزینه های کلی ساختمان به حساب نمی آید . برای مثال یک ساختمان 3 خوابه حدودا 5 میلیون تومان هزینه نیاز دارد تا ساده ترین خانه هوشمند بر روی آن اجرایی شود .

البته این هزینه متناسب با افزایش امکانات و حتی برند خانه هوشمند می تواند بسیار افزایش یابد و به بیش از 80 میلیون تومان نیز بر سد اما می توان یک سیستم معقول کاربردی را با کمتر از 20 میلیون تومان شاید یک چهارم هزینه های کابینت واحد شود .

در واقع همانطور که هزینه سیم کشی سیستم های خانه هوشمند سیمی مانند KNX بسیار بیشتر از سیستم معمولی است ، هزینه تجهیزات این سیستم ها نیز بسیار زیاد است و بالعکس سیستم های بی سیم همانطور که هزینه سیم کشی کم و مشابه به سیستم سنتی دارند هزینه تجهیزات این سیستم ها نیز خیلی از حالت سنتی زیادتر نخواهد شد . البته نحوه عمکلکرد و کارایی این سیستم ها نیز با هم بسیار متفاوت اند .

نکته مهم : منظور از سیستم بی سیم این است که ارتباط بین تجهیزات بی سیم است و بنابر این برداشت غلط را بکنید که سیستم بی سیم یعنی کلا بدون سیم بتوان سیستم را اجرا نمود بلکه سیم های فاز و نول و برگشتن چراغ ها و تجهیزات مطابق حالت سنتی وجود دارند .

نحوه ی ست کردن ریموت کنترل به چه صورت است ؟ ایا برای ست کردن ریموت کنترلم احتیاج به یک متخصص هوشمند سازی دارم ؟ البته که نه . شما کافیه تا انتهای این مقاله با ما بود در عرض دو دقیقه میتونید تمام کلید های لمسی اتان را به سادگی با ریموت کنترل از راه دور ست کنید .

اگر از کلیدهای لمسی پارمیس استفاده می کنید بهتر است بدانید که این کلیدها قابلیت کنترل توسط ریموت کنترل را نیز دارند . شما می توانید با خرید ریموت 4 و یا 24 کانال پارمیس کلیدها را توسط این ریموت ها کنترل کنید .

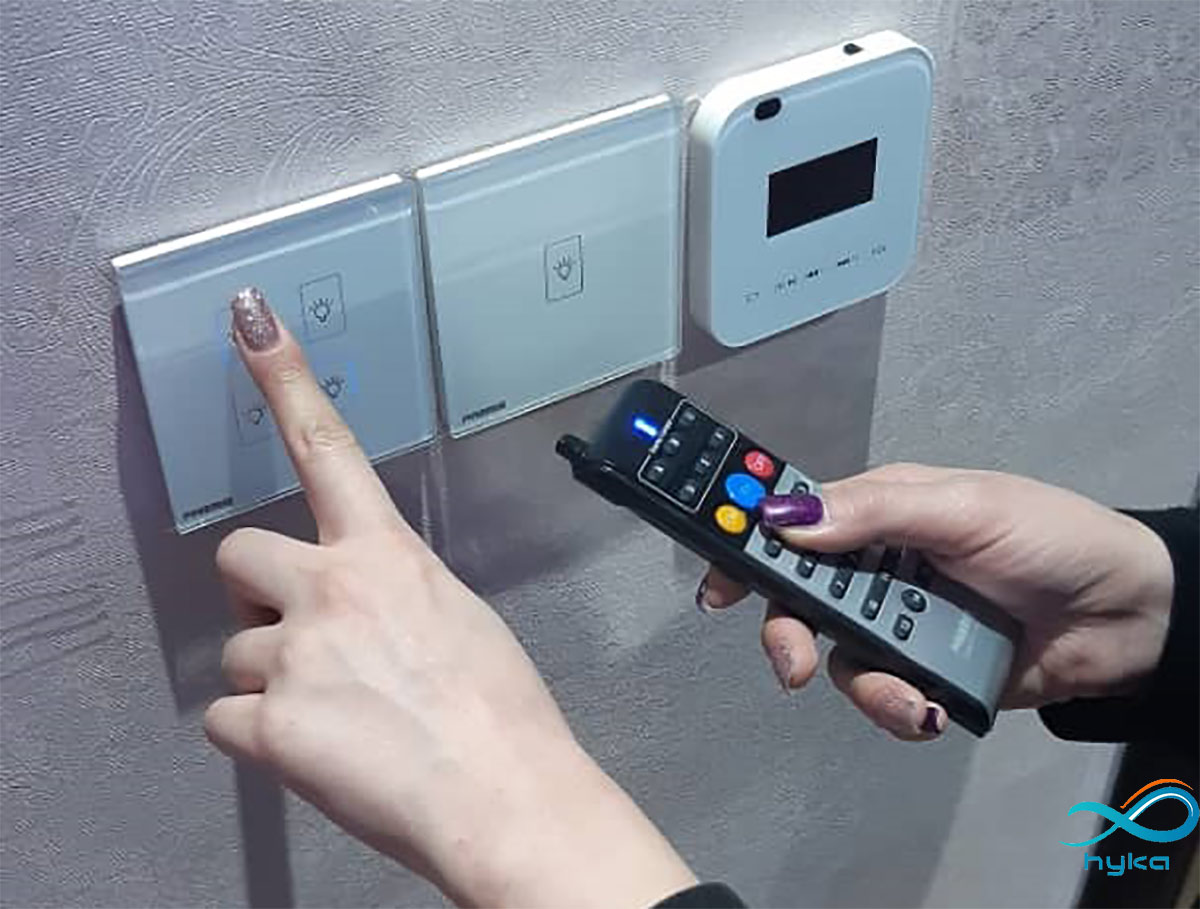

نحوه ست کردن ریموت کنترل :

برای ست کردن ریموت بر روی کلید به ترتیب زیر عمل می کنیم .

( برای مثال ما می خواهیم عدد 2 را بر روی پل مورد نظر ست کنیم )

1-پل مورد نظر را لمس کرده و به مدت 3 ثانیه نگه می داریم تا کلید یک بوق کوتاه بزند و دست خود را برمیداریم .
2-در همین لحظه عدد 2 ریموت را زده و نگه می داریم تا کلید 2 بوق ( بیپ بیپ ) بزند ریموت بر روی کلید تعریف شد .
با زدن عدد 2 پل مورد نظر خاموش و روشن می شود .

تذکر 1 : اگر در حین ست کردن بجای بوق ( بیپ بیپ ) بوق ( بیپ باپ ) زده شد به معنی عدم ست شدن ریموت است و باید مراحل فوق را تکرار کنید .

تذکر 2 : سعی کنید یک عدد را بر روی 2پل مختلف ست نکنید چرا که در صورت عمل نکردن یکی از پل ها بصورت الاکلنگی عمل خواهد کرد .

بیشتر بخوانید : با همه ی تجهیزات خانه هوشمند آشنا شو !!



در فیلم زیر به صورت عملی نحوه ی ست کردن ریموت با کلید لمسی کولر آبی را می بینید.





نحوه پاک کردن ریموت کنترل :

در صورتی که می خواهید عدد دلخواه را از روی کلید پاک کنید به روش زیر عمل کنید ( دقیقا مشابه عملیات ست کردن )
1-پل مورد نظر را لمس کرده و نگه می دارید تا کلید بوق کوتاه بزند .
2-حال عدد ریموت را فشار دهید تا کلید 3 بوق بزند ( بیپ بیپ بیپ ) عدد ریموت از روی کلید پاک شد . در صورت پاک نشدن ریموت عملیات را مجددا تکرار کنید .

ست کردن ALLON و ALL OFF :

ریموت 24 کانال پارمیس دارای 2 کلید ON و OFF برای کنترل گروهی کلید ها می باشد بصورتی که با زدن ON مجموعه کلیدهایی که بر روی آن ست هستند روشن شده و با زدن OFF مجوعه کلیدهایی بر روی آن ست هستند روشن شده و با زدن OFF مجموعه کلیدهای مورد نظر خاموش می شود . برای ست کردن ON و OFF مراحل زیر را اجرا می کنیم .

تذکر : با ست کردن ON و یا OFF بر رویث یک پل از کلید تمام پل های آن کلید روشن یا خاموش می شوند برای مثال اگر بر روی یک پل ON را ست کنید با زدن ON کل 4 پل روشن خواهد شد .

1-یک پل از کلید مورد نظر را ( فرقی نمیکند کدام پل ) لمس کرده و 3 ثانیه نگه می داریم تا کلید برق بزند .
2-دکمه ON را فشار داده نگه می داریم تا کلید دو بوق پشت سرهم بزند .

کار تمام است با زدن ON کل کلید روشن خواهد شد .برای کلید OFF نیز به همین ترتیب عمل می کنیم .

بیشتر بدانید: عملکرد سرویس بهداشتی هوشمند چگونه است ؟

نحوه پاک کردن ON و OFF :

برای پاک کردن ON و OFF از روی کلید مورد نظر کافی است یک پل ( فرقی نمی کند کدام پل ) از کلید را لمس کرده 3 ثانیه نگ داریم سپس ON و یا OFF که ست شده اند را فشار دهیم تا کلید سه بوق بزند .
در صورت هرگونه مشکل با ست کردن ریموت ها می توانید با کارشناسان شرکت تماس بگیرید .

درامد هوشمند سازی چقدر است ؟ با افزایش روزافزون صنعت هوشمند سازی و رونق خانه های هوشمند یکی از مسائلی که برای بسیار پیش آمد این است که آیا درآمد این کار خیلی زیاد است که شرکت های زیادی وارد این صنعت شده اند .
در ابتدا باید شرح دهیم که درآمد هوشمند سازی در دو قسمت تقسیم می شود

1-فروش تجهیزات هوشمند

2-نصب و راه اندازی سیستم هوشمند



پس برای مشخص نمودن میزان درآمد شرکت های هوشمند سازی باید این دو قسمت را شرح دهیم .

1-این شرکت ها با فروش تجهیزات هوشمند برای یک واحد مسکونی به سود می رسند که این سود می تواند متغیر باشد و متناسب با اینکه شخص نماینده رسمی یا انحصاری است و یا عاملیت فروش سود می تواند زیاد و یا کم باشد . اما نکته مهم این است که دو بخش بزرگ باعث کاهش سود فروش تجهیزات خواهد شد اول بحث تخفیفات فروش است که در برخی فاکتورها سهم بزرگی از سود را از بین می برد .

دوم خدمات و گارانتی محصول : شرکت ارائه دهنده تجهیزات وظیفه خدمات رسانی محصول و گارانتی محصول را بر عهده دارد و این گارانتی در زمان فروش تعیین و مشخص می شود پس کیفیت محصول اینجا تاثیر گذار خواهد شد چرا که در صورت نا مرغوب بودن محصول فروخته شده گاها بیشتر از سود فروش باید مصرف خدمات رسانی نمود .

روش های هوشمند سازی ساختمان چگونه است ؟

2-هزینه نصب و راه اندازی



دیگر بخش سود آور سیستم خانه هوشمند  یا به عبارتی درامد هوشمند سازی ساختمان ،اجرای سیستم خانه هوشمند است که البته باید برای اینکار دانش فنی و تجربی داشته باشند و برای دستیابی به این دانش باید هزینه کرد . البته این هزینه در چند پروژه اجرایی بعدی جبران خواهد شد .
سود نصب و راه اندازی نیز متناسب با نوع سیستم خانه هوشمند متغیر است سیستم های هوشمند بی سیم دارای هزینه نصب کم ولی سیستم های هوشمند سیمی هزینه نصب و راه اندازی بیشتری دارند .

ولی باید دقت کرد برای ورود به بخش نصب و راه اندازی سیستم هوشمند حتما دارای گروه فنی و مهندسی قوی باشید چرا که در صورت اجرای بد و مشکل دار گاها سیستم غیر قابل استفاده خواهد شد و مشکلات اساسی را در ساختمان ایجاد می کند که می تواند برای شرکت هوشمند ساز دردسر ساز شود پرونده های شکایات متعددی در اتحادیه های برق و الکترونیک این نکته را تائید می کند .

برای آموزش نصب کلید لمسی در دو دقیقه کلیک کنید.

نتیجه گیری :

میزان سود سیستم هوشمند علاوه بر درصد سود همکاری یا نماینده به پارامترهای دیگری نظیر کیفیت محصول یا خدمات پس از فروش و هزینه های نصب بستگی دارد .
پس حتما در هنگام انتخاب محصول جهت شروع فعالیت هوشمند سازی به این موارد دقت کنید البته نکات دیگری نیز در هنگام انتخاب محصول وجود دارد که باید به آنها نیز توجه نمود .

درامد هوشمند سازی ساختمان را به صورت کامل براتون توضیح دادیم دوستانی که علاقه مند به کار هوشمند سازی هستن برای مشاوره ی بیشتر و همچنین اموزش هوشمند سازی ساختمان با متخصصین هایکا تماس بگیرند.

در مقاله ی قبل ویژگی های کلید لمسی را به صورت کامل توضیح دادیم در این مقاله سعی داریم  روش نصب کلید لمسی پارمیس را  گام به گام به صورت تصویری و ویدئویی به شما اموزش بدیم .  پس با خانه هوشمند هایکا همراه باشید.

قبل از نصب باید متذکر شویم که این آموزش مخصوص افراد فنی و برقکار است و چون خطر برق گرفتگی و یا اتصالی وجود دارد افراد مبتدی این کار را انجام ندهند . البته کار پیچیده ای نیست و یک شخص فنی کار براحتی می تواند کلید را نصب کند .

همچنین برای اطلاع کامل از اینکه هوشمند سازی  چقدر درامد دارد و بازار کار هوشمند سازی به چطور است ؟ ،این مقاله را بخوانید.

وسایل مورد نیاز برای نصب کلید لمسی

سیم چین ، پیچ گوشتی دوسو و چهارسو ، فازمتر ، نوار چسب و در آخر کلید لمسی پارمیس

1-قوطی مورد نیاز کلید لمسی

بهترین قوطی برای نصب کلید لمسی قوطی پلاستیکی BEST ، BLACK یا شایلین است . البته هر قوطی برق دیگری که دارای جای پیچ در طرفین باشد برای نصب کلید ها مناسب است . همچنین قوطی های نامبرده دارای عمق بیشتری نسبت به قوطی های معمولی است که جهت سربندی فضای بیشتری دارند .

قوطی های مناسب نصب کلید لمسی

قوطی های مناسب نصب کلید لمسی



قوطی کلید لمسی

قوطی کلید لمسی

البته اگر شما دارای قوطی های معمولی هستید نگران نباشید چرا که می توانید کلید لمسی را توسط چنگک و یا جای پیچ های گوشه های کلید آنرا در قوطی و یا دیوار محکم کنید .

چنگک برای نصب کلید لمسی

چنگک برای نصب کلید لمسی



2-سربندی

همانطور که قبلا نیز اشاره شد سیم کشی کلید لمسی مطابق کلید سنتی است فقط با این تفاوت که به سیم نول نیز نیاز داریم و تعداد برگشتی هم تا 4 عدد می تواند افزایش یابد . دقت کنید در تمام مراحل کار برق قطع باشد .

جهت سربندی سیم ها به این صورت عمل می کنیم :

-سیم فاز ورودی
-سیم نول ورودی که با نول چراغ ها سربندی شده
-سیم های فاز برگشتی چراغ ها



سربندی سیم ها جهت جایگزینی کلید قدیمی با لمسی

سربندی سیم ها جهت جایگزینی کلید قدیمی با لمسی

نقشه سیم بندی و شماره ترمینال های هر سیم پشت هر کلید چاپ شده که طبق این سیم بندی می توانید سیم ها را نصب کنید . دقت کنید که سیم بندی و نقشه کلید 4 پل با مثلا کولر آبی و ترموستات متفاوت است پس برای نصب هر کلید لطفا به نقشه پشت کلید توجه کنید . برای مثال نقشه کلید 4 پل به صورت زیر است .



نقشه ی کلید لمسی|خانه هوشمند هایکا

نقشه ی کلید لمسی

3-نصب کلید لمسی

جهت نصب کلید ابتدای امر باید از شیاری که زیر پنل کلید است توسط یک پیچ گوشتی دوسو پهن شیشه رویی کلید را جدا کنیم دقت کنید پنل رویی کلید شیشه ای است پس مراقب باشید ضربه نخورد .



اموزش کلید لمسی به صورت تصویری و گام به گام

اموزش باز کردن پنل رویی از کلید لمسی 1

مراحل نصب کلید لمسی به صورت تصویری

اموزش باز کردن پنل رویی از کلید لمسی 2

اموزش نصب راحت کلید لمسی پارمیس

اموزش باز کردن پنل رویی از کلید لمسی 3

حال سیم های آماده شده را مطابق نقشه پشت کلید به ترمینال های مربوطه متصل می کنیم برای اینکار می توانید جهت اطمینان خاطر بیشتر از سر سیم های موجود در جعبه استفاده کنید .

مراحل نصب کلید لمسی به صورت گام به گام

متصل کردن سیم به ترمینال های مربوطه1

اموزش نصب کلید لمسی|خانه هوشمند هایکا

متصل کردن سیم به ترمینال های مربوطه2

نصب کلیدهای لمسی و جایگزینی با کلیدهای قدیمی

متصل کردن سیم به ترمینال های مربوطه

حال کلید را بر روی قوطی نصب می کنید برای اینکار از پیچ های خودکاری موجود در جعبه کلید استفاده کنید و کلید را درون قوطی محکم کنید بطوریکه کلید به صورت کامل بر روی دیوار بنشیند همچنین توسط یک تراز می توانید از صاف بودن کلید اطمینان حاصل کنید.

کلید لمسی و نحوه ی نصب آن

بعد از نصب کلید بر روی دیوار به سراغ پنل رویی کلید رفته و ابتدا بالای پنل را بر روی کلید قرار داده و پائین پنل را با یک فشار جا می زنیم تا پنل در محل خود جا گیرد .
اکنون با وصل مجدد برق کلید روشن شده و چراغ های بک لایت پشت هر پل روشن می شود با لمس هر پل چراغ مربوطه روشن خواهد شد .

نصب قوطی کلید لمسی پارمیس

نصب قوطی کلید لمسی پارمیس

امیدوارم که این آموزش برای شما مفید واقع شده باشد اگر تمایل داشته باشید که شغل هوشمند سازی را انتخاب کنیم و یا برای اطلاع از درامد هوشمند سازی کافیه که با کارشناسان خانه هوشمند هایکا تماس برقرار کنید یا هر سوالی که در رابطه با هوشمند یا کلید های لمسی داشتید در کامنت بپرسید کارشناسان ما در اسرع وقت پاسخ گوی شما خواهند بود.



و یا اگر تصمیم به خرید کلید لمسی داشتید حتما مقاله ی نکات قبل از خرید کلید لمسی را ملاحظه بفرمایید و همچینن برای اطلاع از قیمت کلید لمسی و کلیه ی محصولات لمسی کلیک کنید.

لطفا نظرات و انتقادات خود را با ما در میان بذارید و دوست دارید اموزش هوشمند سازی بعدی در رابطه با چه چیزی باشه .
